Введение

Добро пожаловать в мир высококачественных стальных эллиптических заглушек! Если вы ищете надежного партнера для поставок этой ключевой продукции для вашего производства — вы попали по адресу. Компания ООО Специальное оборудование Чжучэн Донгке (chinadongke.ru) представляет вашему вниманию исчерпывающее руководство по выбору, заказу и прямому приобретению эллиптических заглушек с завода в Китае.

Эллиптическая заглушка — это не просто «крышка» для резервуара или трубы. Это критически важный элемент, обеспечивающий герметичность и надежность работы сосудов под давлением, теплообменников, химических реакторов и множества других видов оборудования. От ее качества напрямую зависит безопасность и долговечность всей установки.

В современной промышленной кооперации между Китаем и Россией все большее значение приобретают прямые контакты с производителями. Это позволяет не только оптимизировать бюджет за счет отсутствия посреднических наценок, но и получать продукцию, максимально соответствующую вашим техническим требованиям. Именно поэтому мы создали этот материал — чтобы ответить на самые частые вопросы наших заказчиков и помочь вам разобраться во всем многообразии типов, марок стали и ценовых предложений.

Что вы узнаете из этого руководства?

Мы подробно разберем:

1. Типы и стандарты: Что такое бесшовная стальная приварная заглушка? В чем особенность комбинированной эллиптической заглушки? Какие стандарты применяются при производстве?

2. Материалы и технологии: Почему мы рекомендуем полусферу 30408 для агрессивных сред? Как производятся полусферы горшка с рубашкой для пивоваренного и пищевого оборудования?

3. Ценообразование: Из чего складывается цена на эллиптические заглушки? Почему прямая покупка у производителя в Китае выгоднее?

4. Практические аспекты заказа: Как подобрать типоразмер, например, эллиптическую заглушку 108? Как оформить заявку и получить продукцию точно в срок?

Мы, команда ООО Специальное оборудование Чжучэн Донгке, уверены, что прозрачность и экспертиза — основа долгосрочного партнерства. На протяжении многих лет мы являемся ведущим заводом-изготовителем в Китае, специализируясь на выпуске эллиптических заглушек, полусфер и других элементов для нефтегазовой, химической и пищевой промышленности. Наша продукция успешно поставляется под маркой chinadongke.ru, заслужив доверие клиентов по всей России и странам СНГ.

Приглашаем вас в путешествие по миру качественных эллиптических заглушек. Читайте, изучайте и выбирайте лучшее для вашего производства!

Часть 1: Что такое стальная эллиптическая заглушка? Типы и стандарты

1.1. Определение и конструктивные особенности

Эллиптическая заглушка — это один из основных типов днищ, применяемых в производстве сосудов и аппаратов, работающих под давлением. Как следует из названия, она имеет форму половины эллипсоида вращения. Такая геометрическая форма выбрана не случайно: она оптимально сочетает в себе компактность, технологичность изготовления и способность выдерживать высокие внутренние и внешние давления.

Конструктивно эллиптическая заглушка состоит из двух основных элементов:

1. Центральная эллиптическая часть (сферическая обечайка): Основная несущая часть, принимающая на себя основную нагрузку от давления.

2. Цилиндрический борт (отбортовка): Прямой участок определенной высоты, предназначенный для качественной сварки с цилиндрической обечайкой корпуса аппарата. Наличие борта позволяет выполнить сварной шов на некотором удалении от зоны концентрации напряжений, что повышает надежность всего узла.

Именно наличие отбортовки и эллиптической формы делает заглушки эллиптические под приварку наиболее распространенным решением в промышленности.

1.2. Почему именно эллиптическая форма?

В мире существуют и другие типы заглушек (полусферические, конические, плоские). Однако именно эллиптические занимают лидирующие позиции. Почему?

1. Оптимальное распределение напряжений: В отличие от плоских днищ, которые испытывают высокие изгибающие нагрузки, эллиптическая форма работает преимущественно на растяжение. Это позволяет использовать металл меньшей толщины при тех же параметрах давления, что снижает вес и стоимость изделия. По сравнению с полусферическими заглушками, эллиптические менее металлоемки и проще в изготовлении, хотя и уступают им в равномерности распределения напряжений.

2. Совместимость с цилиндрическими обечайками: Эллиптическая форма идеально сопрягается с цилиндром, обеспечивая плавный переход и минимальную концентрацию напряжений в зоне сварного шва.

3. Технологичность: Отработанная технология штамповки позволяет массово производить стальные бесшовные эллиптические заглушки высокого качества с минимальными допусками.

4. Универсальность применения: Они подходят для широкого спектра сред, давлений и температур, что делает их выбором №1 для химической, нефтегазовой, пищевой и энергетической отраслей.

1.3. Основные типы эллиптических заглушек

В зависимости от конструкции и технологии изготовления, можно выделить два основных типа, которые мы производим на нашем заводе chinadongke.ru:

1.3.1. Бесшовная эллиптическая заглушка (Цельноштампованная)

Бесшовная эллиптическая заглушка изготавливается методом горячей штамповки из цельной листовой заготовки на мощных гидравлических прессах. Весь процесс происходит за один технологический цикл.

Преимущества:

• Отсутствие сварных швов: Это главное преимущество. В самой нагруженной части заглушки нет сварных соединений, которые всегда являются потенциальными зонами концентрации напряжений и коррозии. Это критически важно для сосудов, работающих под высоким давлением и в агрессивных средах.

• Высокая надежность и долговечность: Цельная структура металла обеспечивает максимальную прочность и сопротивление усталостным разрушениям.

• Гладкая поверхность: Отсутствие шва облегчает проведение гигиенической обработки, что важно для пищевой и фармацевтической промышленности.

Недостатки: Ограничение по максимальным размерам и толщине, которые зависят от мощности имеющегося прессового оборудования.

1.3.2. Комбинированная (Сварная) эллиптическая заглушка

Комбинированная эллиптическая заглушка (также известная как сварная или составная) изготавливается из нескольких отдельных лепестков (сегментов), которые выкраиваются из листового металла и затем свариваются между собой. После сварки изделие, как правило, проходит термообработку для снятия внутренних напряжений и калибровку в штампе для придания точной геометрии.

Преимущества:

• Возможность изготовления заглушек больших диаметров: Это практически единственный способ производства эллиптических заглушек для крупногабаритных аппаратов (диаметром свыше 2000-3000 мм), когда возможности цельноштамповочного производства ограничены.

• Гибкость производства: Позволяет изготавливать заглушки нестандартных размеров и форм из листов металла различной толщины.

Недостатки: Наличие сварных швов требует проведения 100% контроля их качества (рентгенография, ультразвуковая дефектоскопия) и, при необходимости, термообработки.

На нашем заводе ООО Специальное оборудование Чжучэн Донгке мы успешно производим оба типа заглушек, предлагая клиентам оптимальное решение под их конкретные задачи.

1.4. Нормативные стандарты производства

Качество и геометрические параметры эллиптических заглушек регламентируются строгими стандартами. При производстве для российских заказчиков мы ориентируемся на:

1. ГОСТ 6533-78: Это основной российский стандарт, определяющий форму, размеры и конструкцию эллиптических отбортованных днищ для сосудов и аппаратов. Он задает соотношения высоты эллиптической части к диаметру (обычно 0,25) и высоту цилиндрического борта. Заглушки, произведенные по этому ГОСТу, взаимозаменяемы и подходят для любого российского оборудования.

2. ГОСТ Р 52857.2-2007: Стандарт, регламентирующий нормы и методы расчета на прочность днищ и заглушек.

3. Международные стандарты (ASME, DIN): По запросу заказчика мы можем изготавливать продукцию по стандартам ASME (США) или DIN (Германия), которые часто требуются при строительстве оборудования для экспортных проектов или при работе с иностранными лицензиарами.

Производя заглушки эллиптические под приварку на нашем заводе, мы гарантируем полное соответствие геометрии требованиям выбранного стандарта. Каждая партия продукции проходит входной, операционный и приемочный контроль, что подтверждается соответствующими сертификатами качества.

1.5. Область применения в промышленности

Сфера использования эллиптических заглушек огромна. Их можно встретить практически на любом промышленном объекте:

• Химическая промышленность (Химическая полусфера): Реакторы, колонны синтеза, емкости для хранения кислот и щелочей, теплообменники. Для агрессивных сред особенно востребованы заглушки из коррозионностойких сталей, таких как полусфера 30408.

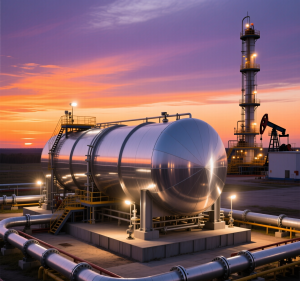

• Нефтегазовый сектор: Сепараторы, отстойники, резервуары для хранения нефти и газа, блоки подготовки продукции.

• Пищевая промышленность и биотехнологии: Емкости для брожения (полусфера горшка с рубашкой для пивоварения), танки для молока, стерилизаторы, реакторы для производства аминокислот и ферментов. Здесь на первый план выходит чистота обработки поверхности и возможность санитарной мойки.

• Энергетика: Деаэраторы, баки-аккумуляторы, ресиверы сжатого воздуха, оборудование водоочистки.

Понимание того, где и как будет использоваться заглушка, позволяет нам правильно подобрать материал и тип конструкции для каждого конкретного проекта.

Часть 2: Профессиональный производитель из Китая — преимущества ООО Специальное оборудование Чжучэн Донгке

2.1. Кто мы: путь от цеха до ведущего завода-изготовителя

За каждым качественным продуктом стоит команда профессионалов и современное производство. ООО Специальное оборудование Чжучэн Донгке — это не просто торговая компания, а полноценный завод эллиптических заглушек с собственным конструкторским бюро, испытательной лабораторией и многолетним опытом работы на международном рынке.

Наш путь в цифрах и фактах:

• Более 15 лет на рынке производства емкостного и резервуарного оборудования.

• Собственный штамповочный цех площадью более 10 000 м², оснащенный прессами усилием от 800 до 5000 тонн.

• Штат сотрудников: более 120 квалифицированных рабочих, инженеров-технологов и контролеров ОТК.

• География поставок: Россия и страны СНГ, страны Балтии, Центральная Азия, Ближний Восток.

Мы гордимся тем, что наша продукция под брендом chinadongke.ru зарекомендовала себя как надежное решение для российских предприятий химической, нефтегазовой и пищевой промышленности. Мы знаем особенности российского рынка, требования ГОСТ и ожидания заказчиков — от небольших мастерских до гигантов индустрии.

2.2. Производственные мощности: от листа до готовой заглушки

Главное преимущество прямых поставок с завода в Китае — это возможность контролировать каждый этап производства. Мы не просто штампуем заготовки — мы выстраиваем полный технологический цикл.

Этапы производства на нашем заводе:

2.2.1. Входной контроль металла

Качество готовой заглушки на 80% зависит от качества исходного листа. Мы работаем только с проверенными металлургическими комбинатами Китая, поставляющими сталь, соответствующую мировым стандартам. Каждая партия металла проходит спектральный анализ для подтверждения химического состава. Особое внимание мы уделяем материалу S30408 (китайский аналог 304), который является основой для наших полусфер 30408.

Справка о материале S30408:
S30408 — это китайское обозначение стали 304 (по стандарту GB/T 20878), соответствующее европейскому 1.4301 и американскому 304 -1. Ее ключевые характеристики:

• Содержание углерода ≤0,08% (обеспечивает хорошую свариваемость)

• Содержание хрома 18-20% (основа коррозионной стойкости)

• Содержание никеля 8-11% (обеспечивает аустенитную структуру и пластичность)

• Предел прочности ≥520 МПа, предел текучести ≥205 МПа

• Рабочий диапазон температур: от -196°C до 800°C

Благодаря такому сочетанию свойств, полусфера 30408 идеально подходит для пищевого оборудования, емкостей для питьевой воды и многих химических сред, не содержащих хлоридов

2.2.2. Раскрой и подготовка заготовок

Современные машины плазменной и лазерной резки с ЧПУ позволяют нам выкраивать заготовки с минимальными допусками и идеальной геометрией. Это особенно важно при производстве комбинированных эллиптических заглушек, где точность раскроя лепестков определяет качество последующей сварки.

2.2.3. Горячая штамповка — сердце производства

Сердце нашего завода — это мощные гидравлические прессы. Процесс горячей штамповки бесшовных эллиптических заглушек происходит следующим образом:

1. Нагрев: Заготовка нагревается в методической печи до температуры 1100-1200°C (в зависимости от марки стали). Металл становится пластичным и готовым к формовке.

2. Штамповка: Раскаленная заготовка помещается в штамп, и под давлением в тысячи тонн приобретает форму эллиптической заглушки за один ход пресса.

3. Обрезка кромки: После штамповки на специальном оборудовании обрезается технологический облой, и формируется точный размер цилиндрического борта.

Для крупногабаритных заглушек, которые невозможно изготовить цельноштампованным методом, мы применяем технологию сварки лепестков с последующей калибровкой в штампе. Это позволяет нам производить полусферы горшка с рубашкой и другие сложные изделия диаметром до 6000 мм.

2.3. Система контроля качества: от анализа до сертификата

Мы понимаем, что для сосудов под давлением безопасность — это абсолютный приоритет. Поэтому на нашем заводе действует многоступенчатая система контроля качества, соответствующая требованиям международных стандартов.

Этапы контроля:

1. Входной контроль: Проверка сертификатов на металл и экспресс-анализ химического состава (как описано выше).

2. Пооперационный контроль: Контроль геометрических размеров после резки, контроль температуры нагрева, визуальный контроль после штамповки (отсутствие трещин, закатов, плен).

3. Контроль сварных швов: Для комбинированных эллиптических заглушек все сварные соединения подвергаются неразрушающему контролю:

   • Рентгенографический контроль для выявления внутренних дефектов.

   • Ультразвуковая дефектоскопия для проверки сплошности металла шва.

4. Контроль геометрии: Проверка соответствия размеров требованиям ГОСТ 6533-78 или другого заявленного стандарта. Контролируется внутренний и наружный диаметр, высота борта, высота сферической части, эллиптичность, разнотолщинность.

5. Приемочный контроль: Окончательная проверка представителем ОТК, маркировка готовых изделий (клеймо ОТК, марка стали, номер плавки, партии).

6. Документирование: Каждая партия продукции сопровождается документом о качестве (паспортом или сертификатом), подтверждающим соответствие требованиям заказа.

2.4. Преимущества прямых поставок с нашего завода

Почему заказчики из России выбирают chinadongke.ru? Мы выделяем пять ключевых преимуществ работы с нами как с производителем из Китая:

2.4.1. Цена производителя — без посреднических наценок

Самое очевидное преимущество. Вы получаете цену, которая формируется непосредственно на заводе, без наценок торговых домов, агентов и перекупщиков. Это позволяет оптимизировать бюджет вашего проекта.

2.4.2. Гибкость и индивидуальный подход

Как производители, мы не ограничены складскими остатками. Мы можем:

• Изготовить эллиптическую заглушку 108 или любого другого нестандартного размера.

• Подобрать оптимальную марку стали под конкретную среду (включая полусферу 30408 для пищевых сред или более стойкие марки для агрессивной химии).

• Реализовать конструктивные особенности, например, полусферу горшка с рубашкой с готовыми патрубками для подвода теплоносителя.

• Изменить геометрию или толщину в соответствии с вашими расчетами на прочность.

2.4.3. Контроль качества на всех этапах

Как уже было подробно описано выше, мы контролируем качество от входа металла до отгрузки готовой продукции. Для нас неприемлема ситуация, когда брак обнаруживается уже у заказчика.

2.4.4. Соблюдение сроков поставки

Производственное планирование на нашем заводе позволяет четко соблюдать согласованные сроки. Мы понимаем, что простои на вашем производстве из-за задержки комплектующих обходятся дорого.

2.4.5. Прозрачность и открытость

Мы готовы к диалогу на всех этапах: от согласования технического задания до отгрузки. Мы предоставляем фото- и видеоотчеты о процессе производства, если это необходимо заказчику. Мы дорожим своей репутацией и строим долгосрочные отношения.

2.5. Наша команда — главная ценность

За всеми технологиями и станками стоят люди. Инженеры-технологи нашего завода имеют опыт работы от 10 лет и способны решить самые сложные задачи. Контролеры ОТК обладают допусками к проведению неразрушающего контроля. Рабочие-штамповщики и сварщики — высококвалифицированные специалисты, многие из которых имеют 6-й разряд. Специалисты отдела внешнеэкономической деятельности обеспечивают грамотное оформление документов и быструю доставку до вашего склада.

Когда вы заказываете продукцию на chinadongke.ru, вы получаете не просто стальные заглушки. Вы получаете поддержку команды профессионалов, которая заинтересована в успехе вашего проекта.

Часть 3: Модельный ряд и руководство по ценам

3.1. Введение в размерную сетку: стандартные и нестандартные типоразмеры

При выборе эллиптической заглушки первое, с чем сталкивается заказчик — это необходимость правильно определить типоразмер. От этого зависит не только совместимость с корпусом аппарата, но и стоимость изделия, и сроки его изготовления.

В мировой практике сложились две основные системы стандартов: ГОСТ (Россия и страны СНГ) и DIN/ASME (Европа, США, международные проекты). На нашем заводе ООО Специальное оборудование Чжучэн Донгке мы производим заглушки по обеим системам, что позволяет нам закрывать потребности любых заказчиков.

Основные параметры, определяющие типоразмер заглушки:

1. Наружный диаметр (Dн): Это диаметр цилиндрической части заглушки, который должен соответствовать наружному диаметру обечайки, к которой она будет привариваться.

2. Толщина стенки (S): Определяется прочностным расчетом в зависимости от рабочего давления, температуры и коррозионной активности среды.

3. Высота заглушки (H): Полная высота изделия, включающая высоту эллиптической части и высоту цилиндрического борта.

4. Внутренний диаметр (Dвн): Важен для расчета полезного объема аппарата.

Наиболее востребованным и ходовым типоразмером в России является эллиптическая заглушка 108. Это связано с широким распространением труб диаметром 108 мм в промышленных трубопроводах и при производстве небольших аппаратов.

3.2. Таблица стандартных размеров эллиптических заглушек (по ГОСТ 6533-78)

Для удобства наших заказчиков мы представляем таблицу наиболее популярных типоразмеров эллиптических заглушек, производимых на нашем заводе. Данные размеры соответствуют требованиям ГОСТ 6533-78 — основного стандарта для российского рынка.

Примечания:

• Указан диапазон толщин, доступных для производства. Конкретная толщина выбирается в зависимости от условий эксплуатации.

• Для типоразмеров свыше 1020 мм и вплоть до 6000 мм мы применяем технологию изготовления комбинированных (сварных) заглушек.

• Возможно изготовление заглушек с увеличенной высотой борта по требованию заказчика.

3.3. Эллиптическая заглушка 108: особенности и применение

Остановимся подробнее на самом популярном типоразмере — эллиптическая заглушка 108. Почему она так востребована и что нужно знать при ее заказе?

Конструктивные особенности:

• Наружный диаметр: 108 мм

• Высота заглушки (H): 65 мм (по ГОСТ 6533-78)

• Высота цилиндрического борта (h): 25 мм

• Радиус кривизны в вершине: Соответствует стандартному эллипсу с соотношением H/D = 0,25

Области применения:

1. Небольшие сосуды под давлением: Ресиверы, гидроаккумуляторы, масляные баки.

2. Трубопроводная арматура: Заглушки для торцевых крышек фильтров, грязевиков, конденсатоотводчиков.

3. Лабораторное и пилотное оборудование: Небольшие реакторы, автоклавы, емкости для смешивания.

4. Оборудование для пищевой промышленности: Торцевые крышки небольших емкостей для молока, напитков, соусов. Здесь особенно часто применяется полусфера 30408 из нержавеющей стали.

5. Ремонт и обслуживание: Замена изношенных или поврежденных днищ на существующем оборудовании.

Что влияет на стоимость заглушки 108:

• Материал: Углеродистая сталь (самый бюджетный вариант) vs. Нержавеющая сталь 30408 (выше стоимость, но выше коррозионная стойкость и гигиеничность).

• Толщина стенки: Чем толще металл, тем выше расход материала и сложнее штамповка.

• Тип заглушки: Бесшовная (цельноштампованная) всегда дороже сварной для данного диаметра, но и надежнее.

• Объем партии: При заказе крупных партий действуют оптовые скидки.

На нашем заводе мы производим эллиптическую заглушку 108 как из углеродистых сталей (20, 09Г2С), так и из нержавеющей стали 30408 с полным пакетом документов и контролем качества.

3.4. Как формируется цена на эллиптические заглушки: подробный разбор факторов

Вопрос “заглушки эллиптические цена” — один из самых частых запросов от наших клиентов. Мы за прозрачность, поэтому подробно расскажем, из чего складывается итоговая стоимость.

Основные ценообразующие факторы:

3.4.1. Марка стали и ее стоимость

Материал — это основа стоимости. На нашем заводе используются три основные группы сталей:

• Углеродистые стали обыкновенного качества (Ст3): Для неответственных конструкций, работающих при низких давлениях и в неагрессивных средах. Самый бюджетный вариант.

• Качественные углеродистые стали (20, 20К): Для сосудов, работающих под давлением. Обладают хорошей свариваемостью и пластичностью. Стандартный выбор для большинства промышленных задач.

• Низколегированные стали (09Г2С): Для оборудования, работающего при низких температурах (до -70°C). Обладают повышенной прочностью и хладостойкостью.

• Коррозионностойкие (нержавеющие) стали (08Х18Н10Т, 12Х18Н10Т, AISI 304, S30408): Для пищевой, химической, фармацевтической промышленности. Цена на нержавейку в 3-5 раз выше, чем на углеродистую сталь, но это единственный выбор для агрессивных сред и гигиеничных производств. Наши полусферы 30408 производятся именно из этой категории материалов.

3.4.2. Типоразмер и толщина стенки

Прямая зависимость: чем больше диаметр и толщина стенки, тем:

• Выше расход металла (вес готового изделия).

• Сложнее технология штамповки (требуется пресс большей мощности).

• Больше времени занимает нагрев и термообработка.

Например, эллиптическая заглушка 108 из стали 20 толщиной 4 мм будет стоить существенно дешевле, чем заглушка 530 мм из нержавейки 30408 толщиной 10 мм.

3.4.3. Тип заглушки (бесшовная / комбинированная)

• Бесшовная (цельноштампованная) заглушка: Дороже в производстве из-за необходимости использования мощных прессов и сложной оснастки. Однако для диаметров до 1000-1200 мм это предпочтительный вариант из-за отсутствия сварных швов.

• Комбинированная (сварная) заглушка: Экономически целесообразна для больших диаметров (свыше 1200-1500 мм), где изготовление цельноштампованной невозможно или требует уникального оборудования. Цена включает в себя стоимость сварки и контроля швов.

3.4.4. Объем партии (опт / розница)

Закон рыночной экономики работает и здесь: опт всегда дешевле.

• Мелкооптовые и розничные партии (1-10 шт): Цена включает в себя переналадку оборудования, затраты на оформление и логистику.

• Средние и крупные оптовые партии (от 50 шт): За счет эффекта масштаба мы можем снизить цену за счет распределения постоянных затрат на большее количество изделий.

3.4.5. Дополнительные операции и требования

Конечная цена на эллиптические заглушки может увеличиться, если заказчик требует:

• Термообработку (нормализацию, закалку, отпуск) готовых изделий.

• Механическую обработку (обточку, расточку) кромок под сварку.

• Шлифовку и полировку поверхности (особенно для полусфер горшка с рубашкой в пищевой промышленности).

• Нанесение защитных покрытий (грунтовка, эмаль).

• Дополнительные виды неразрушающего контроля (цветная дефектоскопия, капиллярный контроль).

3.5. Сравнение цен: покупка у производителя в Китае vs. через посредников

Многие заказчики задаются вопросом: стоит ли покупать напрямую с завода в Китае или проще найти поставщика внутри России? Давайте рассмотрим экономику этого решения.

Покупка через российского посредника (трейдера):

Прямая покупка у нас, завода chinadongke.ru:

Вывод: Если вам нужна разовая небольшая партия и “здесь и сейчас” — возможно, покупка у местного поставщика оправдана. Если же вы заинтересованы в долгосрочном сотрудничестве, строите серийное производство или реализуете крупный проект — прямая работа с заводом ООО Специальное оборудование Чжучэн Донгке — это экономически выгодное и стратегически правильное решение.

3.6. Как получить лучшее ценовое предложение (КП) от завода

Чтобы мы могли максимально точно и быстро рассчитать для вас цену на эллиптические заглушки, пожалуйста, присылайте запрос, содержащий следующую информацию:

1. Типоразмер (Dн x S): Например, 108 х 6 мм или 530 х 10 мм.

2. Марка стали: Ст3, 20, 09Г2С, 12Х18Н10Т (30408) и т.д.

3. Стандарт: ГОСТ 6533-78, ASME, DIN или другой.

4. Тип: Бесшовная (цельноштампованная) или комбинированная (сварная).

5. Количество: 10 штук, 50 штук, 100 штук и т.д.

6. Дополнительные требования: Необходимость термообработки, механической обработки кромок, полировки, наличие рубашки (для полусферы горшка с рубашкой) и т.п.

7. Условия поставки: Желаемый срок и базис поставки (например, FOB, CIF, DAP Москва).

Часть 4: Отрасли применения: от химической промышленности до пищевого производства

4.1. Введение: универсальность эллиптических заглушек

Эллиптические заглушки — это не просто конструктивный элемент, а основа безопасности и эффективности работы огромного количества промышленных установок. Их универсальность позволяет применять их в самых разных отраслях: от тяжелой химии до деликатного производства продуктов питания и лекарств.

В этой части мы покажем реальные примеры использования нашей продукции. Вы узнаете, как химические полусферы выдерживают агрессивные среды, почему полусфера горшка с рубашкой незаменима в пивоварении, и какие требования предъявляются к заглушкам в разных отраслях.

4.2. Химическая промышленность: полусферы для агрессивных сред

Химическая отрасль — один из главных потребителей нашей продукции. Здесь к оборудованию предъявляются самые жесткие требования по коррозионной стойкости, герметичности и способности выдерживать высокие давления и температуры.

4.2.1. Реакторы и колонны

В химических реакторах проходят сложные процессы синтеза, часто при высоком давлении и в присутствии агрессивных реагентов — кислот, щелочей, органических растворителей. Нижнее и верхнее днища реактора — это химические полусферы, которые принимают на себя основную нагрузку.

Требования к заглушкам для химических реакторов:

• Материал: Коррозионностойкие стали. Наиболее востребованы аустенитные стали типа 30408 (12Х18Н10Т) для сред средней агрессивности. Для особо агрессивных сред (концентрированные кислоты, хлориды) мы предлагаем стали более высоких марок — 316Ti (10Х17Н13М2Т), 321, а также двухфазные (дуплексные) стали.

• Бесшовность: Для критически важных сосудов под давлением предпочтительны бесшовные эллиптические заглушки, так как отсутствие сварных швов в днище минимизирует риски зарождения коррозии и усталостных трещин.

• Термообработка: После штамповки или сварки заглушки часто проходят термическую обработку (аустенизацию) для снятия напряжений и восстановления коррозионной стойкости.

Пример из практики:
Для производства колонны синтеза аммиака один из наших заказчиков заказал партию комбинированных эллиптических заглушек диаметром 3200 мм из стали 10Х17Н13М2Т. Особенностью заказа было требование к 100% контролю сварных швов радиографическим методом и проведению гидроиспытаний на заводе-изготовителе.

4.2.2. Емкости для хранения и дозирования кислот и щелочей

Резервуары для хранения агрессивных жидкостей — еще одна важная область применения. Здесь ключевую роль играет не только коррозионная стойкость материала, но и надежность соединения днища со стенкой.

Для таких емкостей мы часто используем полусферу 30408 или стали с молибденом. Особое внимание уделяется качеству разделки кромок под сварку (заглушки эллиптические под приварку). Правильная геометрия кромки — залог качественного сварного шва, который не станет слабым местом резервуара.

4.3. Пищевая промышленность и биотехнологии: гигиена и чистота

В пищевой промышленности и биотехнологиях требования к оборудованию смещаются от прочности к гигиеничности. Здесь на первом месте — чистота обработки поверхности, отсутствие застойных зон и возможность качественной санитарной мойки.

4.3.1. Пивоварение: Полусфера горшка с рубашкой

Пожалуй, самый яркий пример — пивоваренное оборудование. Варочный порядок (котел для затирания, сусловарочный котел), бродильные танки, лагерные танки — все это аппараты с эллиптическими или полусферическими днищами.

Особый интерес представляет полусфера горшка с рубашкой. Что это такое?

Это эллиптическая заглушка, к внешней поверхности которой приваривается дополнительная оболочка — “рубашка”. В пространство между стенкой заглушки и рубашкой подается теплоноситель (пар, горячая вода) или хладагент (гликоль, рассол). Такая конструкция позволяет эффективно нагревать или охлаждать содержимое аппарата через днище.

Особенности производства полусферы горшка с рубашкой:

1. Материал: Исключительно нержавеющая пищевая сталь, чаще всего 30408 (12Х18Н10Т), реже — 316Ti для особо требовательных производств.

2. Обработка поверхности: Внутренняя поверхность (контактирующая с продуктом) полируется до зеркального блеска (Ra ≤ 0,8 мкм). Это предотвращает пригорание и облегчает мойку. Наружная поверхность может иметь матовую обработку.

3. Конструкция рубашки: Рубашка может быть приварена к цилиндрическому борту заглушки или к обечайке аппарата. Важно обеспечить герметичность и возможность дренажа теплоносителя.

4. Патрубки: В заглушке могут быть предусмотрены штуцеры для входа/выхода теплоносителя из рубашки, а также технологические люки или датчики в центральной части.

Наш завод имеет большой опыт производства полусфер горшка с рубашкой для пивоварен и молочных производств по всей России.

4.3.2. Молочная промыштельность и емкости для напитков

В производстве молока, соков, воды используются вертикальные и горизонтальные резервуары с эллиптическими днищами. Здесь требования схожи с пивоварением:

• Гладкая полированная поверхность для легкой мойки.

• Отсутствие щелей и зазоров, где могут размножаться бактерии.

• Использование пищевых нержавеющих сталей (полусфера 30408).

• Возможность установки моечных головок (CIP-мойка) в днище.

4.3.3. Фармацевтическое оборудование

Фармацевтика предъявляет наивысшие требования к чистоте и документальному подтверждению. Заглушки для фармацевтических реакторов и емкостей должны:

• Изготавливаться из специальных марок стали с особо низким содержанием примесей.

• Проходить электрополировку для достижения максимальной гладкости (Ra ≤ 0,4 мкм).

• Иметь полную прослеживаемость материалов (сертификаты на каждую плавку).

• Поставляться с документами, подтверждающими пригодность для контакта с лекарственными средами.

4.4. Нефтегазовая отрасль и энергетика: надежность в экстремальных условиях

В нефтегазовом секторе и энергетике оборудование часто работает в экстремальных условиях: высокое давление, высокие или низкие температуры, присутствие сероводорода и других агрессивных компонентов.

4.4.1. Сепараторы и отстойники

На промыслах для разделения нефти, газа и воды используются огромные горизонтальные сепараторы с эллиптическими днищами. Диаметр таких аппаратов может достигать 3-4 метров и более. Здесь применяются комбинированные эллиптические заглушки, так как изготовить цельноштампованное днище такого диаметра невозможно.

Особенности:

• Материал: Низколегированные стали (09Г2С) для холодного климата, углеродистые стали (20, 20К) для обычных условий.

• Толщина стенки: Может достигать 60-100 мм и более, что требует мощного сварочного оборудования и специальных режимов термообработки.

• Контроль: Обязательный неразрушающий контроль всех сварных швов.

4.4.2. Емкости для сжиженных газов

Резервуары для хранения пропана, бутана, СПГ работают под высоким давлением и при низких температурах. Для них критически важна ударная вязкость металла при минусовых температурах. Здесь также используются стали типа 09Г2С или специальные криогенные стали.

4.5. Специализированные применения: нестандартные решения

Помимо массовых отраслей, эллиптические заглушки находят применение в специфических областях, где требуются нестандартные конструктивные решения.

4.5.1. Полусферы для декоративных и архитектурных целей

Благодаря своей эстетичной форме, полированные полусферы из нержавейки используются в архитектуре и дизайне — как элементы куполов, светильников, арт-объектов. Хотя это не основное направление нашего производства, мы периодически выполняем такие заказы. Для этих целей идеально подходит полусфера 30408 с зеркальной полировкой.

4.5.2. Заглушки для высокотемпературного оборудования

В печах, котлах, установках термической обработки используются заглушки из жаропрочных сталей, способных сохранять прочность при температурах 600-800°C и выше. Это требует специального подхода к выбору материала и технологии производства.

4.5.3. Комбинированные решения: заглушки с патрубками и штуцерами

Часто мы поставляем не просто заглушку, а готовый узел — днище с уже вваренными патрубками, штуцерами, люками-лазами. Это упрощает и ускоряет сборку конечного оборудования у заказчика. Врезка патрубков в эллиптическую часть — ответственная операция, требующая точного расчета и качественного исполнения.

Часть 5: Часто задаваемые вопросы (FAQ) и заключение

5.1. Введение в FAQ

Мы собрали самые частые вопросы, которые задают нам заказчики из России и стран СНГ при выборе и заказе эллиптических заглушек. Эта информация поможет вам быстро найти ответы на ключевые моменты и принять правильное решение.

5.2. Вопросы о материалах

Вопрос 1: Чем отличается полусфера 30408 от обычной стали 304? В чем преимущество?

Ответ:
По сути, это одна и та же марка стали, но с разными системами обозначений. S30408 — это обозначение по китайскому стандарту GB/T 20878, которое полностью соответствует российской стали 12Х18Н10Т и международной AISI 304. Преимущество использования именно этого обозначения в спецификации — гарантия того, что вы получаете материал, произведенный в Китае по строгому стандарту с контролируемым химическим составом:

• Cr: 18-20% — обеспечивает коррозионную стойкость.

• Ni: 8-11% — обеспечивает аустенитную структуру, пластичность и свариваемость.

• C: ≤0.08% — низкое содержание углерода сохраняет коррозионную стойкость после сварки.

На нашем заводе мы используем сталь S30408 для производства всех полусфер 30408, предназначенных для пищевого, фармацевтического и химического оборудования. Это гарантирует стабильность свойств от партии к партии.

Вопрос 2: Какую марку стали выбрать для емкости под питьевую воду? А для агрессивной кислоты?

Ответ:

• Для питьевой воды, пищевых продуктов (молоко, пиво, соки), нейтральных сред: оптимальный выбор — полусфера 30408 (12Х18Н10Т). Она обладает достаточной коррозионной стойкостью, гигиенична и хорошо полируется.

• Для слабоагрессивных сред, содержащих хлориды (например, некоторые виды рассолов), морской воды, а также при требованиях повышенной стойкости к точечной коррозии: рекомендуется сталь 316Ti (10Х17Н13М2Т) или ее китайский аналог S31603. Добавка молибдена (2-3%) значительно повышает стойкость к хлоридам.

• Для высококонцентрированных кислот, экстремально агрессивных сред: требуются специальные кислотостойкие стали или двухфазные (дуплексные) стали. В таких случаях необходим индивидуальный подбор материала на основе технологической среды.

Для углеродистых сталей:

• Ст3: Для неответственных конструкций, работающих при комнатной температуре и в неагрессивных средах (например, емкости для технической воды).

• 20, 20К: Для сосудов под давлением, работающих при температурах от -40°C до +475°C. Самый распространенный выбор для промышленного оборудования общего назначения.

• 09Г2С: Для оборудования, работающего при низких температурах (до -70°C). Обладает повышенной хладостойкостью и прочностью.

5.3. Вопросы о типах и конструкции

Вопрос 3: В чем разница между бесшовной и комбинированной эллиптической заглушкой? Что выбрать?

Ответ:
Это один из самых важных вопросов при выборе.

Что выбрать?

• Выбирайте БЕСШОВНУЮ заглушку, если:

  • Диаметр вашего аппарата до 1000-1200 мм.

  • Это ответственный сосуд под высоким давлением (химический реактор, газовый сепаратор).

  • Критически важна максимальная надежность и отсутствие сварных швов в днище.

  • Вы работаете с особо агрессивными средами, где шов может стать местом зарождения коррозии.

• Выбирайте КОМБИНИРОВАННУЮ заглушку, если:

  • Диаметр аппарата превышает 1200-1500 мм (и бесшовную изготовить невозможно).

  • Требуется большая толщина стенки.

  • Вы готовы обеспечить качественный контроль сварных швов (или мы делаем это на заводе).

  • Важен бюджет (для больших диаметров сварной вариант экономичнее).

Вопрос 4: Что такое полусфера горшка с рубашкой и для чего она нужна?

Ответ:
Полусфера горшка с рубашкой — это эллиптическая заглушка, к внешней поверхности которой приварена дополнительная оболочка (“рубашка”), образующая замкнутую полость. Через эту полость циркулирует теплоноситель (пар, горячая вода) или хладагент (гликоль, фреон).

Основное назначение: Эффективный нагрев или охлаждение продукта через днище аппарата. Это критически важно в пищевой промышленности (варка пива, стерилизация молока, томление), химической технологии (поддержание температуры реакции) и фармацевтике. Конструкция “двойного дна” позволяет точно контролировать тепловые процессы без контакта теплоносителя с продуктом.

5.4. Вопросы о размерах и стандартах

Вопрос 5: Какие размеры эллиптических заглушек вы производите? Мне нужна заглушка 108 мм.

Ответ:
Мы производим полный спектр размеров от эллиптической заглушки 108 мм до гигантских заглушек диаметром 6000 мм.

• Диапазон 108 – 1020 мм: Бесшовные (цельноштампованные) заглушки по ГОСТ 6533-78. Это самые ходовые позиции, включая вашу эллиптическую заглушку 108. Они всегда доступны к заказу с минимальными сроками производства.

• Диапазон 1100 – 6000 мм: Комбинированные (сварные) заглушки, изготовленные по чертежам заказчика в соответствии с ГОСТ или ASME.

Мы также производим нестандартные заглушки с увеличенной высотой борта, измененной геометрией или из нестандартных толщин металла.

Вопрос 6: Вы работаете по ГОСТ или по ASME?

Ответ:
Мы работаем по обоим стандартам. Основная часть нашей продукции для российских заказчиков производится по ГОСТ 6533-78. Мы отлично знаем этот стандарт и гарантируем строгое соблюдение всех геометрических параметров.

По запросу мы можем изготовить заглушки по стандартам ASME (США), DIN (Германия) или любым другим международным нормам. Для этого потребуется предоставить чертеж или техническое задание с указанием необходимых параметров и допусков.

5.5. Вопросы о цене и заказе

Вопрос 7: От чего зависит цена на эллиптические заглушки? Почему у разных поставщиков она отличается?

Ответ:
Как мы подробно разбирали в Части 3, цена на эллиптические заглушки складывается из нескольких факторов:

1. Марка стали: Нержавейка (30408) дороже углеродистой стали (20, 09Г2С) в 3-5 раз.

2. Типоразмер и толщина: Чем больше диаметр и толще стенка, тем выше цена из-за большего расхода металла и сложности производства.

3. Тип заглушки: Бесшовная (для малых диаметров) дороже комбинированной, так как требует мощного пресса и сложной оснастки.

4. Объем партии: Опт всегда дешевле розницы.

5. Дополнительные операции: Термообработка, полировка, механическая обработка кромок, врезка патрубков увеличивают итоговую стоимость.

Почему цены у разных поставщиков отличаются?
Главная причина — наличие или отсутствие посредников. Покупая напрямую у завода в Китае (chinadongke.ru) , вы получаете цену производителя. Покупая у российского трейдера, вы оплачиваете его наценку (иногда до 50%) за складскую программу и логистику. Мы всегда рекомендуем сравнивать итоговую цену с учетом доставки и таможни — часто прямая покупка оказывается выгоднее, особенно для оптовых партий.

Вопрос 8: Как заказать эллиптические заглушки с вашего завода? Какие документы нужны?

Ответ:
Процесс заказа максимально прост и прозрачен:

1. Направляете запрос: На электронную почту или через форму обратной связи на сайте chinadongke.ru. В запросе укажите:

   • Типоразмер (например, эллиптическая заглушка 108 х 6 мм)

   • Марку стали (например, 30408 или 20)

   • Стандарт (ГОСТ, ASME)

   • Количество

   • Желаемые сроки поставки

   • Базис поставки (FOB, CIF, DAP)

2. Получаете коммерческое предложение: Мы рассчитываем цену и сроки и отправляем вам КП.

3. Согласование и договор: Обсуждаем детали, подписываем контракт.

4. Предоплата и производство: После получения предоплаты запускаем ваш заказ в производство. По запросу предоставляем фото- и видеоотчеты.

5. Контроль качества и отгрузка: Проводим финальный контроль, оформляем документы (инвойс, упаковочный лист, сертификаты качества) и отгружаем продукцию.

Необходимые документы:
Для подготовки коммерческого предложения достаточно запроса с техническими параметрами. Для производства потребуется спецификация или чертеж (если изделие нестандартное). Все остальные документы (сертификаты на материал, паспорт качества) мы предоставляем вместе с продукцией.

5.6. Вопросы о качестве и гарантиях

Вопрос 9: Как вы гарантируете качество? Предоставляете ли вы сертификаты?

Ответ:
Качество — наш главный приоритет. Мы гарантируем его с помощью многоступенчатой системы контроля, описанной в Части 2. Каждая партия нашей продукции проходит:

• Входной контроль металла (спектральный анализ).

• Пооперационный контроль в процессе производства.

• Контроль сварных швов (для комбинированных заглушек) — радиография, ультразвук.

• Контроль геометрических размеров.

• Приемочный контроль ОТК.

Документы, которые мы предоставляем:

• Сертификат качества на материал (заверенная копия сертификата металлургического комбината с указанием химсостава и механических свойств).

• Паспорт качества на готовое изделие (или партию изделий), подтверждающий соответствие требованиям заказа и стандарта. В паспорте указываются основные размеры, марка стали, номер партии, результаты контроля.

• Разрешительные документы: При необходимости мы можем оформить сертификаты соответствия или другие документы, требуемые при ввозе на территорию РФ.

Вопрос 10: Каковы сроки производства и доставки до России?

Ответ:
Сроки зависят от сложности заказа и объема партии:

• Стандартные типоразмеры (например, эллиптическая заглушка 108 из стали 20): При наличии металла на складе производство занимает 7-15 дней.

• Нестандартные размеры или специальные материалы: Производство может занять 20-30 дней, включая заказ металла.

• Крупногабаритные комбинированные заглушки: 30-45 дней в зависимости от сложности.

Доставка до России:

• Железнодорожный транспорт: 25-35 дней до основных станций назначения (Москва, Екатеринбург, Новосибирск и др.).

• Морской транспорт: 35-50 дней до портов Санкт-Петербурга, Новороссийска или Владивостока.

• Автомобильный транспорт (сборные грузы): 12-18 дней от границы до склада в РФ.

Мы всегда сообщаем точные сроки на этапе коммерческого предложения и стараемся отгрузить продукцию как можно быстрее.

5.7. Заключение: почему сотрудничество с chinadongke.ru — это правильный выбор

Уважаемые партнеры! Мы прошли вместе долгий путь от основ теории до практических вопросов заказа. Мы надеемся, что это руководство было для вас полезным и помогло разобраться в многообразии типов, материалов и производителей эллиптических заглушек.

Позвольте еще раз кратко резюмировать, почему стоит выбрать ООО Специальное оборудование Чжучэн Донгке (chinadongke.ru) в качестве вашего надежного поставщика эллиптических заглушек из Китая:

1. Мы — производитель. Вы получаете прямую цену завода, без посреднических наценок. Это делает ваше производство более рентабельным.

2. Богатый опыт и экспертиза. Более 15 лет на рынке, собственная инженерная служба, понимание российских стандартов (ГОСТ) и отраслевой специфики.

3. Полный контроль качества. От анализа металла на входе до финальной приемки ОТК. Каждое изделие сопровождается документами.

4. Гибкость и индивидуальный подход. Мы производим как стандартные эллиптические заглушки 108, так и сложные комбинированные конструкции и полусферы горшка с рубашкой по вашим чертежам.

5. Широкий выбор материалов. От углеродистой стали 20 до нержавеющей полусферы 30408 и специальных марок для агрессивных сред.

6. Надежность и прозрачность. Мы выполняем обязательства в срок, поддерживаем связь на всех этапах и строим долгосрочные отношения с клиентами по всей России.

5.8. Призыв к действию (Call to Action)

Готовы начать сотрудничество или у вас остались вопросы? Наша команда всегда на связи!

Чтобы получить персональное коммерческое предложение, отправьте нам запрос с указанием:

• Типоразмер (например, эллиптическая заглушка 108 х 6 мм)

• Марка стали (30408, 20, 09Г2С)

• Стандарт (ГОСТ, ASME)

• Количество

Мы ответим в течение 24 часов и предложим лучшее решение для вашего производства!

ООО Специальное оборудование Чжучэн Донгке (chinadongke.ru)
Ваш надежный партнер в мире качественных эллиптических заглушек из Китая!
